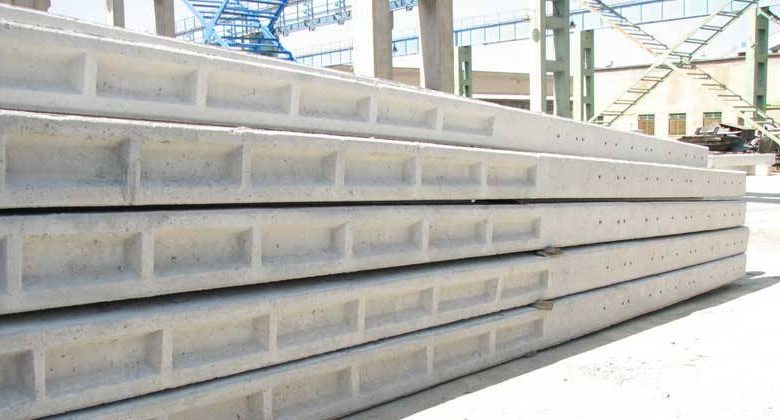

تیرهای بتنی: ستون‌های استوار زیرساخت‌های نوین انرژی
تیرهای برق، به عنوان جزء حیاتی زیرساخت‌های انتقال و توزیع برق، نقش بنیادینی در تأمین انرژی مورد نیاز جوامع مدرن ایفا می‌کنند. در میان انواع مختلف تیرهای مورد استفاده، تیرهای بتنی به دلیل مزایای بی‌شمار خود، به انتخابی غالب و پرکاربرد در سراسر جهان تبدیل شده‌اند. این نوشتار به طور جامع به بررسی دلایل استفاده از تیرهای بتنی، انواع مختلف، فرآیند تولید، کاربردها پایه چراغ چندوجهی و ملاحظات مربوط به آن‌ها می‌پردازد تا درک کاملی از این ستون‌های استوار زیرساخت‌های انرژی فراهم آورد.
چرا از تیرهای بتنی استفاده می‌شود؟ مزایای رقابتی
انتخاب تیرهای بتنی به جای جایگزین‌های سنتی مانند تیرهای چوبی یا حتی تیرهای فلزی، بر پایه مجموعه‌ای از مزایای فنی و اقتصادی قابل توجه است:
- طول عمر بسیار بالا و دوام بی‌نظیر:
- مقاومت در برابر عوامل جوی: بتن، برخلاف چوب، در برابر رطوبت، پوسیدگی، حشرات (مانند موریانه)، قارچ، و حملات بیولوژیکی بسیار مقاوم است. همچنین، در برابر تغییرات دما، یخبندان، و اشعه فرابنفش خورشید عملکرد پایداری دارد. این ویژگی‌ها باعث می‌شود که تیرهای بتنی در شرایط آب و هوایی مختلف، از مناطق خشک و بیابانی تا مناطق مرطوب و بارانی، دوام طولانی مدتی داشته باشند.
- مقاومت در برابر خوردگی: میلگردهای فولادی تقویت‌کننده در داخل بتن، توسط لایه‌ای از بتن قلیایی محافظت می‌شوند که از خوردگی آن‌ها جلوگیری می‌کند. این امر به حفظ استحکام و یکپارچگی تیر در طول ده‌ها سال کمک می‌کند. در حالی که تیرهای فلزی در صورت عدم پوشش‌دهی و نگهداری مناسب، مستعد زنگ‌زدگی هستند.
- کاهش هزینه‌های نگهداری: طول عمر بالای تیرهای بتنی به معنای کاهش پایه دوربین مداربسته چشمگیر نیاز به بازرسی‌های مکرر، تعمیر و جایگزینی است. این امر منجر به صرفه‌جویی قابل توجه در هزینه‌های عملیاتی و نیروی انسانی در بلندمدت می‌شود.
- استحکام مکانیکی و پایداری بالا:
- تحمل بارهای سنگین: بتن مسلح به دلیل ترکیب خواص گالوانیزه گرم فشاری بالای بتن و خواص کششی بالای فولاد، قادر به تحمل بارهای عمودی (وزن خطوط و تجهیزات) و بارهای جانبی (نیروهای باد شدید، طوفان‌ها، و زلزله) با اطمینان بالا است. این ویژگی برای پایداری شبکه برق، به ویژه در مناطق با آب و هوای نامساعد، حیاتی است.
- مقاومت در برابر ضربه: تیرهای بتنی در مقایسه با تیرهای چوبی، مقاومت بیشتری در برابر ضربه‌های احتمالی ناشی از وسایل نقلیه یا سقوط درختان دارند که به کاهش قطع برق و خطرات ناشی از آن کمک می‌کند.
- مقاومت در برابر آتش‌سوزی:
-
- برخلاف تیرهای چوبی که به شدت قابل اشتعال هستند، تیرهای بتنی غیرقابل اشتعال هستند. این ویژگی، خطر آتش‌سوزی ناشی از اتصالی برق یا عوامل خارجی را به حداقل می‌رساند و به افزایش ایمنی شبکه و مناطق اطراف کمک می‌کند.
- امنیت بیشتر:
- به دلیل وزن و استحکام بالای تیرهای بتنی، احتمال سرقت و جابجایی غیرمجاز آن‌ها بسیار کمتر از تیرهای چوبی است که امنیت شبکه و تجهیزات را افزایش می‌دهد.
- سازگاری با محیط زیست:
- تولید بتن با استفاده از مواد اولیه فراوان و محلی صورت می‌گیرد. همچنین، طول عمر بالا و قابلیت بازیافت بتن در برخی موارد، به کاهش نیاز به قطع درختان و مصرف منابع طبیعی کمک می‌کند.
- تنوع در طراحی و قابلیت تولید انبوه:
- تیرهای بتنی را می‌توان در ابعاد، اشکال و استحکام‌های مختلف و با استفاده از قالب‌های استاندارد تولید کرد. این قابلیت، تولید انبوه و یکنواخت را برای پروژه‌های بزرگ تسهیل می‌کند و امکان سفارشی‌سازی برای نیازهای خاص را نیز فراهم می‌آورد.
- امکان پیش‌تنیدگی (Pre-stressing) یا پس‌تنیدگی (Post-tensioning) بتن، به تولید تیرهای با استحکام بالاتر و مقاطع کوچکتر کمک می‌کند.
- کاهش تلفات ناشی از پرندگان و حیوانات:
-
- سطح صاف و سخت تیرهای بتنی، کمتر مورد علاقه پرندگان و حیوانات برای لانه‌سازی یا جویدن است، که این امر به کاهش آسیب به خطوط و تجهیزات و افزایش پایداری شبکه کمک می‌کند.
انواع تیرهای بتنی
تیرهای بتنی را می‌توان بر اساس روش ساخت و تقویت به چند دسته اصلی تقسیم کرد:
- تیرهای بتن مسلح (Reinforced Concrete Poles):
- این رایج‌ترین نوع تیر بتنی است. در این تیرها، میلگردهای فولادی به صورت طولی و عرضی (خاموت) در داخل بتن قرار داده می‌شوند. میلگردها مقاومت کششی و برشی بتن را که به خودی خود در کشش ضعیف است، افزایش می‌دهند.
- ساخت این تیرها معمولاً با ریختن بتن در قالب‌های فولادی حاوی شبکه میلگردها صورت می‌گیرد.
- مزایا: سادگی تولید، هزینه اولیه نسبتاً پایین‌تر.
- کاربرد: رایج در خطوط توزیع برق و برخی خطوط انتقال با ولتاژ متوسط.
- تیرهای بتن پیش‌تنیده (Pre-stressed Concrete Poles):
-
- در این روش، قبل از ریختن بتن، کابل‌های فولادی (تاندون‌ها) در داخل قالب قرار داده شده و تحت کشش اولیه قرار می‌گیرند. سپس بتن ریخته شده و پس از گیرش و سخت شدن، کابل‌ها رها می‌شوند. نیروی کششی کابل‌ها به بتن منتقل شده و باعث ایجاد یک تنش فشاری دائمی در بتن می‌شود.
- این تنش فشاری داخلی، تنش‌های کششی ناشی از بارهای خارجی را خنثی می‌کند و به بتن اجازه می‌دهد بارهای بیشتری را تحمل کند.
- مزایا: استحکام بسیار بالاتر، مقاطع کوچکتر، کاهش وزن، مقاومت بیشتر در برابر ترک‌خوردگی، طول عمر بیشتر.
- کاربرد: خطوط انتقال برق با ولتاژ بالا، سازه‌هایی که نیاز به دهانه‌های بلندتر دارند، مناطق با بادهای شدید یا زلزله‌خیز.
- تیرهای بتن پس‌تنیده (Post-tensioned Concrete Poles):
- در این روش، لوله‌های محافظ (داکت) در داخل قالب قرار داده شده و بتن ریخته می‌شود. پس از اینکه بتن به استحکام کافی رسید، کابل‌های فولادی از داخل داکت‌ها عبور داده شده و سپس توسط جک‌های هیدرولیکی کشیده و در انتها مهار می‌شوند.
- مزایا: مشابه پیش‌تنیدگی، اما انعطاف‌پذیری بیشتری در فرآیند ساخت دارد.
- کاربرد: کمتر رایج در تیرهای برق نسبت به پیش‌تنیدگی، اما در برخی سازه‌های بتنی بزرگ دیگر کاربرد دارد.
- تیرهای بتن سانتریفیوژ (Centrifugally Cast Concrete Poles):
- این روش برای تولید تیرهای توخالی با مقطع دایره‌ای یا مخروطی استفاده می‌شود. قالب تیر با بتن پر شده و سپس با سرعت بالا چرخانده می‌شود. نیروی گریز از مرکز باعث فشرده شدن بتن به سمت دیواره‌های قالب و خروج آب اضافی می‌شود، که منجر به تولید بتنی متراکم‌تر و با کیفیت بالاتر می‌شود.
- مزایا: وزن کمتر (به دلیل توخالی بودن)، سطح صاف‌تر، کیفیت بتن بالاتر.
- کاربرد: خطوط انتقال و توزیع، به خصوص در مواردی که زیبایی ظاهری نیز اهمیت دارد.
کاربردهای تیرهای بتنی: از توزیع تا انتقال
تیرهای بتنی در بخش‌های مختلف شبکه‌های برق کاربرد گسترده‌ای دارند:
- خطوط توزیع برق (Distribution Lines):
- این خطوط، برق را از پست‌های توزیع به مصرف‌کنندگان نهایی (خانه‌ها، مغازه‌ها، کارخانه‌های کوچک) منتقل می‌کنند. تیرهای بتنی رایج‌ترین نوع تیر در این بخش هستند.
- ولتاژ: معمولاً زیر 69 کیلوولت (kV).
- ارتفاع: تیرهای توزیع معمولاً کوتاه‌تر هستند (حدود 9 تا 18 متر).
- کاربرد: نصب ترانسفورماتورها، کابل‌های فشار ضعیف و فشار متوسط، چراغ‌های روشنایی معابر، خطوط تلفن و اینترنت.
- خطوط انتقال برق (Transmission Lines):
- این خطوط، برق را با ولتاژهای بالا (از 69 کیلوولت تا بیش از 765 کیلوولت) از نیروگاه‌ها به پست‌های توزیع بزرگ منتقل می‌کنند. در این بخش، برج‌های مشبک فولادی رایج‌تر هستند، اما تیرهای بتنی پیش‌تنیده و تیرهای بتنی اچ شکل (H-shaped concrete poles) نیز در برخی موارد، به ویژه برای خطوط انتقال با ولتاژ متوسط و بالا در مناطق خاص، مورد استفاده قرار می‌گیرند.
- ارتفاع: تیرهای انتقال بلندتر و مستحکم‌تر هستند (معمولاً بیش از 20 متر).
-
- کاربرد: پشتیبانی از هادی‌های سنگین و طولانی در فواصل زیاد.
- سیستم‌های روشنایی و ترافیکی:
- تیرهای بتنی به طور گسترده برای نصب چراغ‌های روشنایی معابر، تابلوهای راهنمایی و رانندگی، دوربین‌های نظارتی، و سیستم‌های کنترل ترافیک استفاده می‌شوند.
- مزیت: دوام بالا، مقاومت در برابر شرایط جوی، و نیاز به نگهداری کم.
- سیستم‌های مخابراتی:
- در برخی موارد، تیرهای بتنی علاوه بر پشتیبانی خطوط برق، برای نصب آنتن‌های مخابراتی، کابل‌های فیبر نوری، و تجهیزات ارتباطی نیز به کار می‌روند.
- راه‌آهن و مترو (شبکه‌های بالاسری):
- در خطوط راه‌آهن و مترو، از تیرهای بتنی برای نصب کاتنری (سیم‌های بالاسری که برق را به قطار منتقل می‌کنند) و سیستم‌های سیگنالینگ استفاده می‌شود.
- مزیت: استحکام و پایداری بالا در برابر ارتعاشات و بارهای دینامیکی.
فرآیند تولید تیرهای بتنی
تولید تیرهای بتنی یک فرآیند کنترل‌شده است که دکل مخابراتی شامل مراحل کلیدی زیر می‌شود:
- آماده‌سازی مواد اولیه:
- سیمان: ماده چسباننده اصلی.
- سنگدانه: ماسه و شن با دانه‌بندی مشخص.
- آب: برای فرآیند هیدراتاسیون سیمان.
- افزودنی‌ها: موادی مانند روان‌کننده‌ها برای بهبود کارایی بتن و مواد حباب‌زا برای افزایش مقاومت در برابر یخبندان.
- آرماتور/کابل‌های پیش‌تنیدگی: میلگردهای فولادی یا کابل‌های فولادی با مقاومت بالا.
- ساخت قفسه آرماتور/پیش‌تنیدگی:
- میلگردهای فولادی (در بتن مسلح) یا کابل‌های پیش‌تنیدگی (در بتن پیش‌تنیده) بر اساس نقشه فنی برش داده شده و خم می‌شوند. سپس به صورت یک قفسه درآورده می‌شوند که ساختار داخلی تیر را تشکیل می‌دهد. در تیرهای پیش‌تنیده، کابل‌ها قبل از بتن‌ریزی کشیده می‌شوند.
آماده‌سازی قالب‌ها:
- قالب‌ها (معمولاً از جنس فولاد) به شکل و ابعاد مورد نظر تیر آماده و تمیز می‌شوند. سطوح داخلی قالب‌ها روغن‌کاری می‌شوند تا از چسبیدن بتن جلوگیری شود و جداسازی آسان‌تر گردد. قفسه آرماتور در داخل قالب قرار می‌گیرد.
